尺寸/壓力: DN40 - DN300 = PN16
DN350 - DN600 = PN10
閥體材質: 鑄鐵
閥板材質: 不銹鋼、鍍鎳
閥座材質: NBR, EPDM-H, FPM or PTFE
閥體表面: 聚酯纖維, RAL9006, 100μ
閥門結構長度: EN558-1

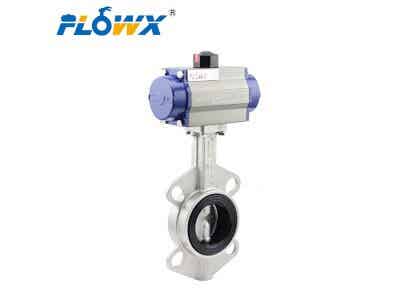

操作方式: 手柄、蝸輪箱、執行器(氣動執行器, 電動執行器)
法蘭標準: DN40-DN300, PN10/16/ANSI150
BS10 TABLE D/E, JIS 10K, 16K
DN350 -DN600 PN10 、ANSI150 BS10 TABLE D/E
選項:
閥體材質: GSC25N, AISI 304, AISI 316.
閥板材質: 尼龍板、鋁青銅、PTFE涂層
閥座材質: 天然橡膠、硅橡膠
說明:
質量非常高的工業蝶閥。通過EN 10204 3.1認證。
雙斷軸閥板，密封面球形設計，確保低扭矩，大流量，長壽命.
ISO 5211 上法蘭可直接安裝執行器（氣動執行器或電動執行器）
閥座硫化在硬靠背上，確保橡膠不變形。
多標準校正孔適合國標、美標、英標、日標多標準法蘭
DN40-DN300, PN10/16/ANSI150, BS10 TABLE D/E
DN350-DN600, PN10 or ANSI150, BS10 TABLE D/E.
獨一無二的緩沖坡閥座，實現中線蝶閥結構，偏心蝶閥效果，閥板與閥座之間無摩擦。
不銹鋼或碳鋼制成的耐用手柄。
3片式滑動軸承，減少摩擦，延長使用壽命。
No.
描述
材質
1
閥軸
SS420
2
擋圈
SS316
3
沉頭螺絲
SS316
4
螺釘
SS410
5
V型密封圈
同閥座
6
軸套
PTFE /石墨
7
閥體
鑄鐵
8
閥座
NBR、EPDM、PTFE、FPM
9
閥板
SS304、316、316L、尼龍、鋁青銅
10
六角螺絲
SS304
11
O型圈
NBR
12
插銷
鍍鋅鋼
13
螺栓
SS304
14
彈簧墊圈
SS304
15
底蓋
與閥體相同
