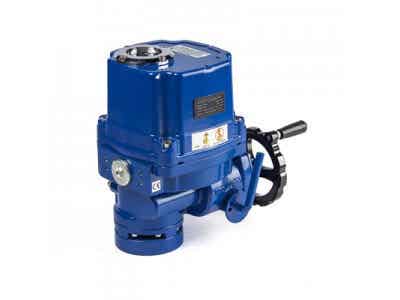

“FHQ”系列防爆電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、
風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、
供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/110V 交流電源為驅動電源，以4-20mA
電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，最
大輸出扭矩達4000 N?M。(該產品已獲得CE 與防爆認證證書，產品質量具有保障)
2. 性能特點
2.1 殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4
和6，并有IP68 和防爆型供選擇。
2.2 電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F 級，內置過熱保護開關，
可防止過熱損壞電機。
2.3 手動結構
手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通
電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
2.4 指示器
指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
2.5 干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干
燥。
2.6 限位開關
機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡
單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
2.7 扭矩開關
可提供過載保護（FHQ-005/008/010 除外），在閥門卡澀，有異物時，自動斷開電機電源，更
有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
2.8 自鎖
精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50 分貝），壽命長有自鎖
功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
2.9 防脫螺栓
拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
2.10 安裝
底部安裝尺寸符合ISO5211 國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢?br /> 垂直安裝，也可以水平安裝。
2.11 線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能
的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工。）
2.12 智能模塊
采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使
執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
2.13 閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
2.14 相序自動調整
智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。
3. 主要技術參數，規格
產品型號及其含義：
FHQ — □
輸出扭矩（N.m）
電動執行機構
3.1 CHQ 系列電動執行器技術參數
型號
最大輸
出扭矩
90°動作時
間60/50Hz
最大
軸徑
電機
F 級
額定電流（A）60/50HZ 手輪
轉數
重量
單相三相
N·M S mm W 110V 220V 380V 440V N Kg
FHQ-005 50 18/22 φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 7.5
FHQ-008 80 18/22 φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 7.5
FHQ-010 100 18/22 φ20 20 1.10/0.95 0.55/0.54 0.3/0.3 N/A 10 7.5
FHQ-015 150 21/25 φ22 40 1.65/1.67 0.88/0.84 0.31/0.31 0.30/0.31 11 17.3
FHQ-020 200 21/25 φ22 40 1.67/1.67 0.89/0.85 0.31/0.31 0.30/0.31 11 17.3
FHQ-030 300 26/31 φ35 60 1.85/1.86 0.92/0.92 0.35/0.35 0.34/0.34 13.5 22
FHQ-050 500 26/31 φ35 90 3.60/3.62 1.55/1.58 0.59/0.59 0.58/0.58 13.5 23
FHQ-060 600 26/31 φ35 120 3.65/3.62 1.60/2.20 0.60/0.59 0.59/0.58 13.5 23
FHQ-080 800 31/37 φ45 120 4.10/4.10 2.15/2.20 0.85/0.85 0.790.79 16.5 29
FHQ-120 1200 31/37 φ45 180 4.20/4.10 2.35/2.30 0.87/0.87 0.81/0.81 16.5 29
FHQ-200 2000 93/112 φ65 180 4.10/4.10 2.15/2.20 0.85/0.85 0.79/0.79 49.5 83
FHQ-300 3000 93/112 φ65 180 4.20/4.10 2.35/2.30 0.87/0.87 0.81/0.81 49.5 83
FHQ-400 4000 155/185 φ65 180 4.20/4.10 2.35/2.30 0.87/0.87 0.81/0.81 82.5 83
FHQ-600 5000 155/185 φ65 180 4.20/4.10 2.35/2.30 0.87/0.87 0.81/0.81 82.5 83
3.2 標準規格
外殼防水級別IP67 (可選IP68)
電機電源
標準：220VAC 單相
可選：110V/24VAC 單相,380/440V AC 3 相, 50/60Hz, ±10%
24V DC /110V DC /220V DC
電機鼠籠式異步電機
限位開關開/關，各1 個SPDT,250V AC 10A
輔助限位開關開/關，各1 個SPDT,250V AC 10A
扭矩開關開/關，各1 個SPDT,250V AC 10A FHQ-005/008/010 除外
行程90°±10° 0°～270°可選
失速防護/
操作溫度
內置過熱保護，開115℃ ±5℃ /關97℃ ±5℃
指示器連續的位置指示刻度
手動操作機械離合機構，配手輪操作
自鎖裝置蝸輪，蝸桿機構提供自鎖
機械限位2 個外部調整螺栓
干燥器7-10W (110/220V AC)
接線孔2 個PF 3/4”
環境溫度-20℃～+70℃
潤滑鋁基潤滑脂（EP 型）
材料鋼，鋁合金，鋁青銅，聚碳酸脂
環境濕度最大90％ RH 非凝結
抗震性能X Y Z 10g，0.2～34 Hz，30 分鐘
外涂層干粉，環氧聚酯，具有超強防腐功能
3.3 可選規格
編號可選配置備注
1 防爆執行器（ExdⅡ CT5） FHQ 系列
2 防水執行器（IP68,10M,250HR） FHQ 系列
3 電位計（1K-10K） FHQ 系列
4 比例控制單元（輸入，輸出信號4-20mA DC /1-5V /1-10V） FHQ 系列
5 現場控制單元（就地控制開/停/關選擇開關，就地/遠程切換） FHQ 系列
6 行程120°，180°，270° FHQ 系列
7 直流電機（24V DC） FHQ 系列
8 附加扭矩開關（SPDT X 2 250V AC 10A） FHQ-005/008/010 除外
9 電流位置傳感器（輸出4-20mA DC） FHQ 系列
10 斷電后，電動閥自動開或關控制柜FHQ 系列
11 耐高溫執行器（-10℃～+100℃） FHQ 系列
12 耐低溫執行器（-40℃～+70℃） FHQ 系列
13 低速執行器FHQ 系列
4. 結構
電動執行器主要由以下幾部分組成：
◎ 殼體部分：包括外殼及底座部分；
◎ 驅動部分：以高性能全封閉鼠籠式電機為動力源；
◎ 傳動機構：雙蝸輪與離合器部分；
◎ 比例控制部分：與機械部分分離，提高可靠性；
◎ 力矩開關與限位開關部分；
